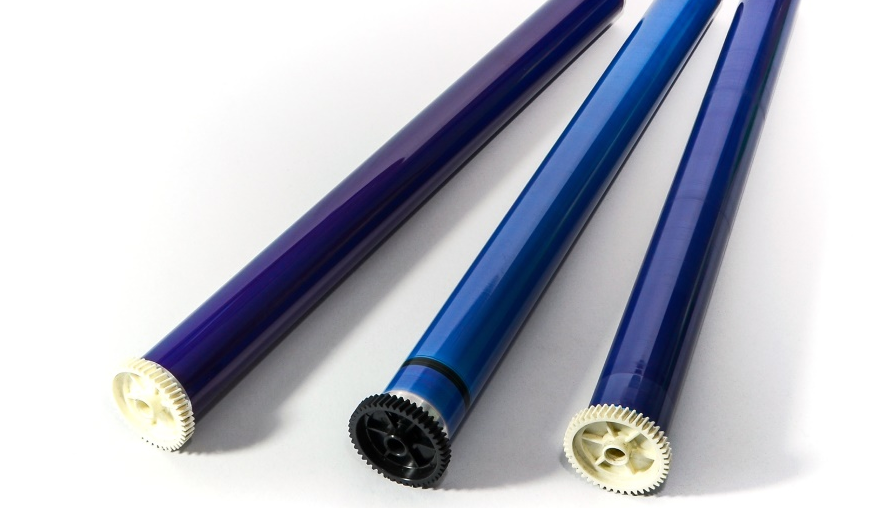

Die Fotoleitertrommel – auch Bildtrommel, OPC-Trommel oder Imaging Drum – ist die lichtempfindliche Walze im Laserdrucker: Sie nimmt das Druckbild auf und überträgt den Toner aufs Papier. Ob Trommel oder Toner fällig ist, zeigt die Meldung Ihres Druckers. Steckt die Trommel in der Tonerkartusche, tauschen Sie beides in einem Schritt.
Was ist eine Fotoleitertrommel?
Die Fotoleitertrommel ist ein Zylinder mit lichtempfindlicher Beschichtung. Das Material heißt Fotoleiter: Laut Canon isoliert es im Dunkeln und wird leitfähig, sobald Licht darauf fällt. Diese Eigenschaft nutzt der Laserdrucker, um ein unsichtbares Bild der Seite aus elektrischer Ladung auf die Trommel zu schreiben.
Die Namen unterscheiden sich je nach Hersteller. Brother spricht von der Trommeleinheit, HP von Bildtrommel, Bildgebungstrommel oder Bildeinheit, in englischen Handbüchern von Imaging Drum oder Imaging Unit. Im Handel begegnen Ihnen außerdem die Begriffe Drum und Drum Unit.
Die Trommel ist ein Verschleißteil: Laut HP nutzt sich ihre Oberfläche mit der Zeit ab, weil Entwicklungsbürste, Säuberungsmechanismus und Papier sie zerkratzen können.
Wie funktioniert die Bildtrommel im Laserdrucker?
Die Trommel dreht sich beim Drucken und durchläuft für jede Seite dieselben Schritte. Canon beschreibt den Ablauf so:
- Aufladen: Die Oberfläche der Trommel wird elektrostatisch auf rund minus 700 Volt aufgeladen.
- Belichten: Ein Laserstrahl tastet die Trommel Zeile für Zeile ab, gelenkt von einem schnell rotierenden Polygonspiegel. Wo er auftrifft, wird der Fotoleiter leitfähig und verliert seine Ladung.
- Entwickeln: Der negativ geladene Toner haftet an den Stellen, die ihre Ladung verloren haben.
- Übertragen: Das Papier wird an der Rückseite positiv geladen und nimmt den Toner von der Trommel auf.
- Fixieren: Hitze und Druck verbinden den Toner dauerhaft mit dem Papier.
In Brother-Trommeleinheiten wie der DR-2400 sitzt zusätzlich ein Koronadraht. Ist er verschmutzt, melden Geräte wie der DCP-L2530DW „Trommel !“ – dann reinigen Sie ihn. Wie LED-Drucker die Trommel belichten, erklärt der Beitrag Unterschied zwischen Laser- und LED-Drucker.
Trommel oder Toner: Was muss ich tauschen?
Das hängt von der Bauart ab. Steckt die Trommel in der Tonerkartusche, erneuern Sie sie bei jedem Tonerwechsel mit. Ist sie ein eigenes Teil, meldet der Drucker Toner und Trommel getrennt – dann tauschen Sie nur das Teil, das die Meldung nennt. So erkennen Sie die Bauart:
| Bauart | Woran Sie sie erkennen | Beispiel (Original-Verbrauchsmaterial) |
|---|---|---|
| Trommel in der Tonerkartusche | Für das Gerät gibt es nur Tonerkartuschen. Die Bildtrommel – beim HP LaserJet Pro M404 grün – ist ein Bauteil der Kartusche. | HP LaserJet Pro M404dn: Toner HP 59A |
| Eigene Trommeleinheit | Toner und Trommel sind getrennte Artikel mit eigener Nummer, bei Brother TN für den Toner und DR für die Trommel. |
Brother HL-L2350DW: Toner TN-2410 oder TN-2420, Trommel DR-2400 HP LaserJet Pro MFP M130fw: Toner HP 17A, Bildtrommel HP 19A HP Color Laser 150nw: Toner HP 117A, Bildtrommel HP 120A |
| Langlebige Trommel im Gerät | Sie wechseln regelmäßig nur den Tonerbehälter, Trommel- und Entwicklereinheit bleiben im Gerät. | Kyocera ECOSYS P2235dn: Toner TK-1150, Trommel DK-1150 |
Brother: Toner und Trommel getrennt
Bei vielen Brother-Laserdruckern sind Tonerkassette und Trommeleinheit laut Brother verschiedene Verbrauchsmaterialien. Die Tonerkassette steckt in der Trommeleinheit, beim Tonerwechsel kommt die neue Kassette in die vorhandene Trommel. Die Trommel tauschen Sie erst, wenn das Display „Trommel ersetzen“ meldet; „Trommel bestell.“ kündigt das vorher an. Den Trommelzähler setzen Sie laut Brother erst nach dem Einbau einer neuen Trommel zurück.
HP: Trommel in der Kartusche oder als eigenes Teil
Beim HP LaserJet Pro M404 gehört die grüne Bildtrommel laut Handbuch zur Tonerpatrone. Ist sie zerkratzt oder beschädigt, tauschen Sie die Tonerkartusche. Eine eigene Bildtrommel haben dagegen etwa der HP LaserJet Pro MFP M130fw, die HP Color Laser 150 und die Multifunktionsgeräte HP Color Laser MFP 178nwg und 179fwg. Ist die Lebensdauer der Trommel bei der HP Color Laser 150 abgelaufen, stoppt das Gerät laut HP den Druck.
Kyocera: Trommel bleibt im Gerät
Bei Kyocera ECOSYS-Geräten müssen Bildtrommel, Entwickler- und Fixiereinheit laut Kyocera nicht bei jedem Tonerwechsel mitgewechselt werden, sie sind auf eine sehr lange Lebensdauer ausgelegt. Beim ECOSYS P2235dn tauschen Sie laut Bedienungsanleitung nur den Tonerbehälter. Das Wartungs-Kit ist nach 100.000 Seiten fällig und kann laut Kyocera nur von ausgebildetem Personal gewechselt werden.
Welche Meldung betrifft die Trommel, welche den Toner?
Die Tabelle fasst Meldungen und Zustände aus den Handbüchern zusammen. Wortlaut und Anzeige können je nach Modell abweichen.
| Gerät (Beispiel) | Meldung oder Zustand laut Handbuch | Was Sie tauschen |
|---|---|---|
| Brother DCP-L2530DW, MFC-L2710DW | „Toner ersetzen“ | Tonerkassette TN-2410 oder TN-2420, in die vorhandene Trommel einsetzen |
| Brother DCP-L2530DW, MFC-L2710DW | „Trommel ersetzen“ | Trommeleinheit DR-2400, danach Trommelzähler zurücksetzen |
| Brother DCP-L2530DW, MFC-L2710DW | „Trommel !“ | nichts – Koronadraht reinigen, Einheit richtig einsetzen |
| HP LaserJet Pro MFP M130fw | „Die Tonerpatrone ist fast leer“ | Toner HP 17A |
| HP LaserJet Pro MFP M130fw | „Die Bildtrommel ist fast leer“ | Bildtrommel HP 19A |
| HP Color Laser 150nw | Lebensdauer der Bildtrommel abgelaufen, das Gerät druckt nicht mehr | Bildtrommel HP 120A |
| HP LaserJet Pro M404dn | Kratzer oder Schäden an der grünen Bildtrommel | Tonerkartusche HP 59A, sie enthält die Trommel |
| Kyocera ECOSYS P2235dn | Toner-Anzeige leuchtet: Tonerbehälter leer | Tonerbehälter TK-1150 |
| Kyocera ECOSYS P2235dn | Wartungs-Kit muss ausgewechselt werden (nach 100.000 Seiten) | nichts selbst – Kundendienst verständigen |
Sind Sie unsicher, gehen Sie so vor:
- Lesen Sie die Meldung im Display oder im Status Monitor am Computer.
- Prüfen Sie im Handbuch, ob Ihr Gerät eine eigene Trommel hat.
- Sehen Sie die Restlebensdauer nach, bei Brother-Geräten wie dem DCP-L2530DW unter Menü › Geräte-Info › Lebensd. Teile.
- Tauschen Sie nur das Teil, das die Meldung nennt.
- Bleiben Druckfehler trotz neuem Teil, wenden Sie sich an den Kundendienst des Herstellers.
Wie lange hält eine Bildtrommel?
Bei Brother überdauert die Trommel mehrere Tonerwechsel: Für die Trommeleinheit DR-2400 nennt das Handbuch ungefähr 12.000 Seiten, für die Toner TN-2410 und TN-2420 ungefähr 1.200 und 3.000 Seiten nach ISO/IEC 19752. Die Trommelangabe gilt für Aufträge mit je einer Seite. Brother misst die Nutzungsdauer an der Zahl der Trommelumdrehungen, außerdem beeinflussen Temperatur, Luftfeuchtigkeit, Papierart und Toner sie. Eine Mindestzahl an Seiten sagt Brother deshalb nicht zu.
Steckt die Trommel in der Tonerkartusche wie beim HP LaserJet Pro M404dn, erneuern Sie sie mit jedem Toner. Wie weit ein Toner reicht, erklärt der Beitrag Was bedeutet 5 % Deckung beim Drucken?
Woran erkennen Sie eine verbrauchte oder beschädigte Trommel?
Auch das Druckbild gibt Hinweise. Bei diesen Fehlern nennen die Hersteller die Trommel als mögliche Ursache:
- Grauer Hintergrund: Brother empfiehlt, die Trommeleinheit zu reinigen und, wenn das nicht hilft, Toner oder Trommel zu tauschen. Auch hohe Temperatur und Luftfeuchtigkeit können den Grauschleier verstärken.
- Punkte oder Flecken in gleichen Abständen: Bei Brother-Geräten wie dem DCP-L2530DW deuten Flecken im Abstand von 94 mm auf Fremdkörper an der Trommel hin, etwa Kleber von einem Etikett.
- Senkrechte schwarze Streifen: Laut HP-Handbuch zur Color Laser 150 ist dann wahrscheinlich die Trommeloberfläche zerkratzt, HP rät zu einer neuen Trommel.
Blasse oder streifige Ausdrucke können auch andere Ursachen haben, etwa einen fast leeren Toner. Prüfen Sie deshalb zuerst Meldungen und Restlebensdauer.
Kann man eine Bildtrommel reinigen?
Ja, aber nur so weit, wie es das Handbuch vorsieht:
- Koronadraht: Bei Brother bewegen Sie den grünen Reiter an der Trommeleinheit mehrmals vorsichtig hin und her und bringen ihn danach in die Ausgangsposition zurück. Kyocera beschreibt beim ECOSYS P2235dn einen grünen Koronareiniger, den Sie zwei- bis dreimal vor- und zurückschieben.
- Trommeloberfläche: Für Flecken im Abstand von 94 mm sieht Brother einen Trommelfleck-Druck vor. Er zeigt, wo der Fleck sitzt, den Sie dann vorsichtig mit einem trockenen Wattestäbchen abwischen. Scharfe Gegenstände und Flüssigkeiten gehören laut Brother nicht an die Trommel.
Fassen Sie die Trommeloberfläche sonst nicht an – Fingerabdrücke können laut HP die Druckqualität beeinträchtigen. Zerlegen Sie die Trommeleinheit nicht. Ist sie beschädigt, hilft nur der Austausch, bei anderen Defekten der Kundendienst des Herstellers.
Trommeleinheiten finden Sie in der Kategorie Bildtrommeln, Toner unter Toner. Wie Sie verbrauchte Trommeln und Tonerkartuschen entsorgen, steht im Beitrag Tonerkartuschen richtig entsorgen.
Häufige Fragen
Wie oft muss man die Bildtrommel wechseln?
Seltener als den Toner. Bei Brother tauschen Sie die Trommel erst, wenn das Gerät „Trommel ersetzen“ meldet; für die Trommeleinheit DR-2400 nennt Brother ungefähr 12.000 Seiten. Steckt die Trommel in der Tonerkartusche, wird sie mit jedem Tonerwechsel erneuert.
Was ist der Unterschied zwischen Toner und Trommel?
Der Toner ist das Pulver, aus dem Text und Grafiken entstehen. Die Trommel überträgt dieses Pulver auf das Papier: Laut Brother trägt der Drucker den Toner auf eine lichtempfindliche Walze in der Trommeleinheit auf, von dort gelangt er aufs Papier und wird mit Druck und Hitze fixiert.
Was bedeutet OPC bei einer Trommel?
OPC steht für Organic Photo Conductor, auf Deutsch organischer Fotoleiter. Gemeint ist die lichtempfindliche Trommel, auf der laut HP mithilfe des Laserstrahls das Bild für den Druck entsteht. OPC-Trommel ist also ein anderer Name für die Bildtrommel.
Wie sieht eine Bildtrommel aus?
Die Trommel ist ein Zylinder mit lichtempfindlicher Oberfläche, laut HP im Allgemeinen grün oder rostfarben. Bei Brother steckt sie in einer Trommeleinheit, in die Sie die Tonerkassette einsetzen. Bei Kartuschen mit eingebauter Trommel sitzt sie an der Kartusche, beim HP LaserJet Pro M404 als grüne Walze.
Kann ich weiterdrucken, wenn „Trommel ersetzen“ erscheint?
Bei Brother-Geräten wie dem DCP-L2530DW druckt das Gerät laut Handbuch weiter, die Druckqualität ist aber möglicherweise nicht mehr optimal. Bei der HP Color Laser 150 stoppt das Gerät den Druck, wenn die Lebensdauer der Bildtrommel abgelaufen ist. Bestellen Sie deshalb Ersatz, sobald die Vorwarnung erscheint.
