Fixiereinheit im Laserdrucker: Aufgabe, Lebensdauer, Verschleiß

Fixiereinheit im Laserdrucker: Aufgabe, Lebensdauer, Verschleiß

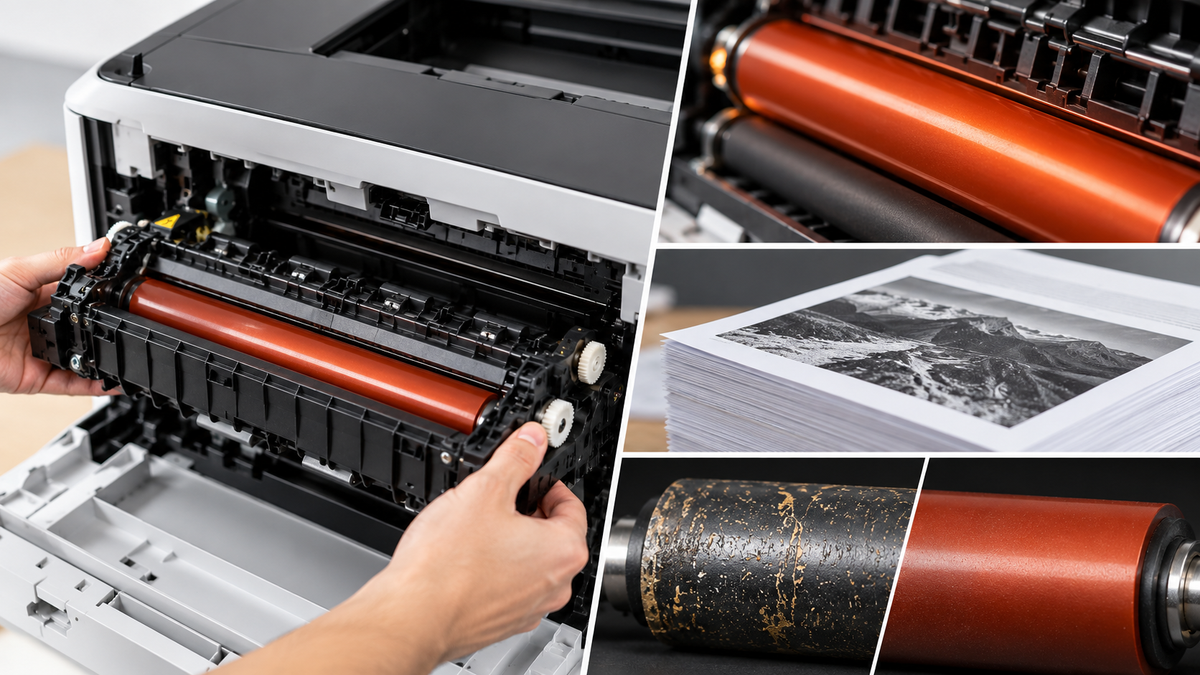

KI-generiertes Symbolbild
Bis zu 80 % sparen

Prindo Eigenmarke – geprüfte Qualität zu deutlich günstigeren Seitenpreisen.

Zur Prindo Eigenmarke

Die Fixiereinheit ist das Bauteil im Laser- und LED-Drucker, das den Toner dauerhaft mit dem Papier verbindet. Eine beheizte Walze schmilzt die Tonerpartikel, eine Andruckwalze presst sie ins Papier. Sie verschleißt mit der Zeit und hält je nach Gerät zehntausende bis mehrere hunderttausend Seiten; danach meldet der Drucker den Austausch.

Was ist eine Fixiereinheit?

Im Laserdruck entsteht das Druckbild zuerst als Tonerpulver auf der Bildtrommel. Von dort wird es auf das Papier übertragen. In diesem Moment liegt der Toner nur lose auf dem Blatt und ließe sich mit dem Finger wegwischen. Erst die Fixiereinheit am Ende des Papierwegs macht den Ausdruck wischfest. Wie die Schritte davor ablaufen, erklären die Beiträge Fotoleitertrommel und Transfereinheit und Transferband. Eine Übersicht über alle Bauteile, die sich abnutzen, finden Sie unter Verschleißteile im Laserdrucker.

Eine klassische Fixiereinheit besteht aus drei Teilen: einem Heizelement, der Fixierwalze, die dieses Heizelement umschließt, und einer Andruckwalze, meist aus Silikon. Federn drücken die Andruckwalze gegen die Fixierwalze. Als Heizelement dienen Halogenlampen oder Keramikelemente. Neuere Bauarten arbeiten mit nur einer, per Induktion beheizten Walze. Auf der Gegenseite läuft dann ein antihaftbeschichtetes Band, das nicht aufgeheizt werden muss. Dadurch erreicht die Einheit ihre Betriebstemperatur schneller.

Wie wird Toner fixiert?

Das Papier läuft durch den schmalen Spalt zwischen den beiden Walzen. Dabei schmelzen die Tonerpartikel, und der Druck presst sie in die Papierfasern. Nach dem Abkühlen ist der Toner fest mit dem Blatt verbunden. Deshalb kommen Ausdrucke aus dem Laserdrucker warm heraus. Der Druckvorgang lässt sich auch nicht mittendrin anhalten, weil das Papier sonst in der Fixiereinheit anbrennen könnte. Etiketten, Folien und Fensterumschläge müssen aus demselben Grund hitzebeständig sein.

Damit möglichst wenig Toner an den Walzen hängen bleibt, sind sie mit Teflon oder Silikongummi beschichtet. Größere Geräte haben zusätzlich Reinigungswalzen oder ein Reinigungsvlies.

Unterschiede beim Toner: Schmelzverhalten und Low-Melt-Toner

Toner besteht vor allem aus Kunstharz, Pigmenten und Hilfsstoffen. Die Rezeptur unterscheidet sich je nach Hersteller und sogar je nach Gerät. Am stärksten variieren dabei Zusammensetzung, Korngröße und Schmelzpunkt. Das erklärt auch, warum sich Tonerkartuschen beim Fixieren unterscheiden:

  • Gemahlener Toner: Klassisch werden die Rohstoffe zusammengeschmolzen und dann fein gemahlen. Laut Xerox lassen sich Kunststoffe mit niedrigem Schmelzpunkt auf diese Weise kaum effizient mahlen.
  • Chemisch hergestellter Toner: Hier werden die Partikel chemisch aufgebaut und fallen gleichmäßiger und kleiner aus. Solche Toner setzen OKI und Canon schon seit den frühen 1990er-Jahren ein. Xerox nennt seine Variante EA-Toner (Emulsion Aggregation).
  • Low-Melt-Toner: Laut Xerox schmelzen die Harze im EA-Toner bei niedrigerer Temperatur. Ein Grund ist der Aufbau aus Kern und Hülle: Die Hülle schmilzt schnell und haftet am Papier, der Kern sorgt dafür, dass sich der Toner leicht von der Fixierwalze löst. Xerox nennt außerdem die dünnere Tonerschicht durch die kleineren Partikel. Die Fixiertemperatur kann dadurch niedriger liegen.

Für die Praxis heißt das: Fixiertemperatur und Toner sind aufeinander abgestimmt. Wikipedia beschreibt den EA-Toner als Toner für speziell dafür entwickelte Maschinen. Ein passender Toner ist deshalb immer für Ihr Druckermodell ausgelegt, und das ist entscheidend für die Auswahl, nicht die äußere Form der Kartusche.

Wie lange hält eine Fixiereinheit?

Je nach Bauart halten Fixiereinheiten zwischen 40.000 und 400.000 Seiten. Wie viel davon im Alltag erreicht wird, hängt laut Brother von der Komplexität der gedruckten Seiten, der Deckung und dem verwendeten Papier ab. Bei manchen Geräten ist die Fixiereinheit Teil eines Wartungskits, das weitere Verschleißteile wie Einzugs- und Transferrollen enthält. Einige Beispiele aus Herstellerunterlagen:

Beispiel Teil Angabe laut Hersteller
Brother HL-L5000D bis HL-L5200DW Fixiereinheit Tausch nach ungefähr 200.000 Seiten (A4, einseitig); Displaymeldung „Fixiereinheit ersetzen“
HP LaserJet Wartungs-/Fixiererkit CF254A (220 V) Fixiereinheit plus Walzen für Weiterleitung, Aufnahme und Zuführung 200.000 Seiten
HP Color LaserJet Fixiererkit CE978A (220 V) Fixiereinheit bis zu 150.000 Seiten
Lexmark Fixierer-Wartungskit 40X8426 (220–240 V, Typ 06) Fixierstation, 3 Einzugsrollen, Transferrolle, 3 Trennrollen Vorwarnungen 80.0x bis 80.2x; bei 80.3x stoppt der Drucker bis zum Einbau

Ob Ihr Gerät eine einzelne Fixiereinheit oder ein komplettes Set braucht, steht in der Wartungsmeldung oder im Handbuch. Passende Sets finden Sie unter Wartungseinheiten. Die Brother HL-L5000D bis HL-L5200DW zeigen im Menü unter „Rest:Fixier“ an, wie lange die Fixiereinheit noch hält.

Woran erkenne ich eine verschlissene Fixiereinheit?

  • Toner lässt sich abreiben oder verschmiert: Der Toner ist nicht richtig geschmolzen. Brother rät bei schlechter Fixierung zuerst, den Medientyp im Druckertreiber zu prüfen und den Modus „Tonerfixierung optimieren“ zu wählen.
  • Geisterbilder und Tonerflecken: Laut Brother kann die Fixiereinheit verschmutzt sein. Genauso kommen aber Trommel oder Tonerkassette als Ursache in Frage.
  • Falten und Knitter: Laut HP entstehen sie meistens durch eine defekte Fixiereinheit.
  • Streifen und Schlieren: Laut HP können verschlissene Fixiereinheiten oder Transferrollen dahinterstecken. Mehr dazu im Ratgeber Drucker druckt Streifen oder blass.
  • Meldung am Gerät: zum Beispiel „Fixiereinheit ersetzen“ (Brother) oder „Wartungskit wenig Kapazität [80.xy]“ (Lexmark).

Viele dieser Fehlerbilder können auch andere Ursachen haben, etwa feuchtes oder ungeeignetes Papier. Hinweise zur Papierwahl gibt der Beitrag Druckerpapier.

Kann man die Fixiereinheit reinigen?

Zerlegen und von Hand reinigen sehen die Hersteller in den hier geprüften Handbüchern nicht vor. Manche Geräte haben aber eine Reinigungsfunktion im Menü, bei der der Drucker ein Blatt durch den Papierweg schickt. Einige Beispiele:

  • HP: Laut HP befreit die „Reinigungsseite“ der LaserJet-P3010-Serie die Druckwalzen im Fixierer von Tonerresten. Sie steht im Menü „Gerät konfigurieren“ > „Druckqualität“ und lässt sich auch automatisch nach einer festgelegten Seitenzahl auslösen. Beim LaserJet Enterprise 500 Color M551 heißt der Punkt „Reinigungsseite drucken“ unter „Gerätewartung“ > „Kalibrierung/Reinigung“. HP empfiehlt ihn bei Tonerflecken, verschmiertem Toner und sich wiederholenden Fehlern.
  • Brother: Für die HL-L5000D bis HL-L5200DW beschreibt Brother das Reinigen von Koronadraht, Trommel und Papieraufnahmerollen, nicht der Fixiereinheit. Ist sie verschmutzt, verweist Brother an den Kundenservice. Reinigungsmittel mit Alkohol oder Ammoniak sind laut Brother im Gerät tabu.
  • Kyocera: Für den ECOSYS P2135dn rät Kyocera, zur Reinigung des Geräteinneren den Kundendienst zu fragen, und warnt: Die Heizung im Inneren ist heiß.

Auch HP mahnt, die Fixiereinheit erst nach dem Abkühlen anzufassen. Bleiben die Fehler nach der Reinigungsseite, prüfen Sie die Verschleißanzeichen oben.

110 V oder 220 V: auf die Spannung achten

Fixiereinheiten gibt es für unterschiedliche Netzspannungen. Laut HP sind 110-V-Kits für Regionen mit 110 bis 120 Volt wie Nordamerika gedacht. 220-V-Kits sind für Länder mit 220 bis 240 Volt vorgesehen, wie sie in Europa üblich sind. Für einen Drucker am deutschen Stromnetz kommt also nur die 220-V-Ausführung in Frage. Lexmark verlangt zusätzlich das Kit, das zum Typ der eingebauten Fixierstation passt. Den zweistelligen Typcode finden Sie auf der Fixierstation, auf der Menüseite oder in der Weboberfläche des Druckers.

Sicherheit und Austausch: Wer tauscht die Fixiereinheit?

Die Fixiereinheit ist das heißeste Teil im Drucker. Lexmark warnt, dass das Innere sehr heiß sein kann, und rät, heiße Komponenten vor dem Berühren abkühlen zu lassen. Bei der HL-8050N nennt Brother 30 Minuten Abkühlzeit und warnt davor, die markierten Zonen rund um die Heizwalze zu berühren. Schalten Sie das Gerät vor dem Öffnen aus und ziehen Sie den Netzstecker, sofern Ihr Handbuch das vorsieht.

Wer tauschen darf, ist von Gerät zu Gerät verschieden:

  • Service: Bei der Brother HL-L5000D bis HL-L5200DW wenden Sie sich laut Brother an den Kundenservice oder den Händler.
  • Nutzer: Für den Lexmark CX962 beschreibt Lexmark den Austausch der Fixierstation Schritt für Schritt im Benutzerhandbuch. HP legt seinen Wartungskits ein Installationshandbuch bei.

Zerlegen oder reparieren Sie eine Fixiereinheit nicht selbst. Halten Sie sich an das Handbuch Ihres Modells. Zeigt der Drucker nach dem Tausch weiter eine Wartungsmeldung an, steht im Handbuch, ob und wie der Wartungszähler zurückgesetzt wird.

Häufige Fragen

Was macht die Fixiereinheit im Laserdrucker?

Sie schmilzt das Tonerpulver mit Wärme und presst es mit Druck ins Papier. Erst danach ist der Ausdruck wischfest. Die Fixierwalze wird dafür auf etwa 180 °C aufgeheizt.

Wann muss ich die Fixiereinheit wechseln?

Wenn der Drucker eine Meldung wie „Fixiereinheit ersetzen“ oder „Wartungskit“ anzeigt oder die vom Hersteller genannte Seitenzahl erreicht ist. In den Beispielen dieses Beitrags liegt sie zwischen 150.000 und 300.000 Seiten.

Woran erkenne ich, dass die Fixiereinheit defekt ist?

Typisch sind Toner, der sich abreiben lässt, verschmierte Stellen, Geisterbilder und Falten im Papier. Prüfen Sie zuerst, ob im Treiber der richtige Papiertyp eingestellt ist, denn diese Fehler können auch andere Ursachen haben.

Kann ich die Fixiereinheit selbst sauber machen?

Nur über eine Menüfunktion, falls Ihr Gerät eine hat, etwa die Reinigungsseite bei HP LaserJet. Brother und Kyocera verweisen für die Reinigung im Inneren an den Service. Die Einheit wird heiß.

Darf ich nach der Meldung „Wartungskit“ weiterdrucken?

Das hängt vom Gerät ab. Lexmark gibt zum Beispiel mehrere Vorwarnungen aus. Erst wenn die Fixierstation ihre Nennlebensdauer erreicht hat, hält der Drucker an, bis ein neues Wartungskit eingebaut ist.

Passt eine kompatible Fixiereinheit in meinen Drucker?

Entscheidend sind Druckermodell, Teilenummer und Spannung. Für Deutschland brauchen Sie die 220-V-Ausführung (220 bis 240 V). Ähnlich aussehende Einheiten sind nicht automatisch untereinander austauschbar.

Muss ich die Fixiereinheit selbst tauschen?

Nicht unbedingt. Bei manchen Modellen tauschen Sie sie selbst nach dem Handbuch, bei anderen sieht der Hersteller den Kundendienst vor, etwa Brother bei der HL-L5000D bis HL-L5200DW. Lassen Sie die Einheit vorher abkühlen.
